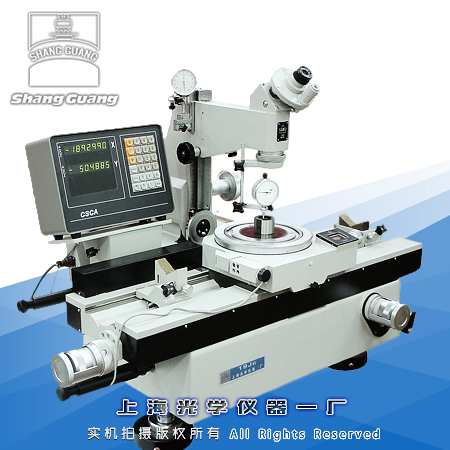

19JC系列儀器屬計量儀器的經典機型，幾乎包括了所有幾何量檢測的一切手段，儀器功能全、精度高及操作簡便、經久耐用，是精密機械行業的常規裝備，也是各級技術監督、計量檢測部門的有效檢測依據，是科研、教學領域的得力助手。
一、萬能工具顯微鏡 19JPC參數
光學系統 | 有限遠光學系統 | |||
觀察方法 | 目鏡筒 | 三目鏡筒/標準C口 | ||
光學方式 | 反射光照明 | |||
物鏡放大倍數標志值 | 1x | 3x | 5x | |
總放大倍數 | 用測角或輪廓目鏡 | 10x | 30x | 50x |
用雙像目鏡 | 15x | 42x | 65x | |
物方視場（mm） | 用測角或輪廓目鏡 | Φ20 | Φ6.6 | Φ4 |
用雙像目鏡 | Φ13 | Φ4.7 | Φ3 | |
工作距離（mm） | 用測角或輪廓目鏡 | 81 | 90 | 65 |
用測角或輪廓目鏡 | 47 | 85 | 63 | |
測量范圍與分度值 | ▼1.測量范圍與分度值 (1)X、Y坐標 測量范圍：200*100mm 分度值：0.0005mm(19JPC型) (2)瞄準顯微鏡 升降行程:120mm 立臂傾斜范圍:左右各15度 分度值:10分 照明光闌調節范圍:Φ3~Φ3mm 分度值:1mm (3)測角目鏡 角度測量范圍:360度 分度值:1分 (4)輪廓目鏡 角度測量范圍:±7度 分度值:10分 圓弧分劃板:曲率半徑R0.1~100毫米 羅紋分劃板:普通螺紋螺距t0.25~6毫米 梯形螺紋螺距t2~20毫米 (5)光學分度 測頭直徑:Φ3±0.1mm(實際直徑的極限檢定誤 0.0005毫米) 測量力:8 - 14g 最大測量深度:15㎜ (6)玻璃臺面尺寸:215×130㎜ (7)頂針架 最大夾持直徑:φ100㎜ 最大夾持長度 被測件直徑≤55mm時:750mm 被測件直徑>55m:600mm (8)高頂針架 最大夾持直徑:Φ180mm 最大夾持長度:600mm (9)V形架 左V形架前后調節范圍:前后各5毫米 右V形架前后調節范圍:向上15毫米向下3毫米
| |||
儀器精度 | 溫度要求： (1) 作室的溫度應為20℃±2℃ (2)工作室的溫度變化每小時不超過1℃ (3)被測件和儀器的溫差不超過0.5℃ 在滿足所規定的溫度要求的條件下，儀器有如下的保證： a.X、Y坐標 用玻璃毫米分劃尺進行檢定時，儀器的最大不準確度： 19JPC：0級：（1+?L/100）um 式中L—測量長度，單位mm 儀器分劃尺按修正表進行修正時：X不大于0.0025毫米 Y不大于0.0015毫米 b.測角目鏡：測量角度的最大不準確度：不大于1分 c.雙像目鏡 合像的不穩定性：不大于0.0005毫米 合像的不正確性：不大于0.001毫米 d.光學分度頭最大不準確度：不大于1分 e.光學分度臺最大不準確度：不大于30秒 f.光學定位器 測量的不穩定性：不大于0.001毫米 測量的不準確度:不大于0.0015毫米
| |||
外型尺寸 | 980 *1020*640 | |||
重量 | 約250㎏ | |||
二、選購件
1 | 光學分度臺 測量范圍:360度 分度值(投影讀數):10秒 玻璃臺面直徑:Φ106mm |
